Приточный вентиляционный клапан ДомВент Оптима
- Previous
- Next

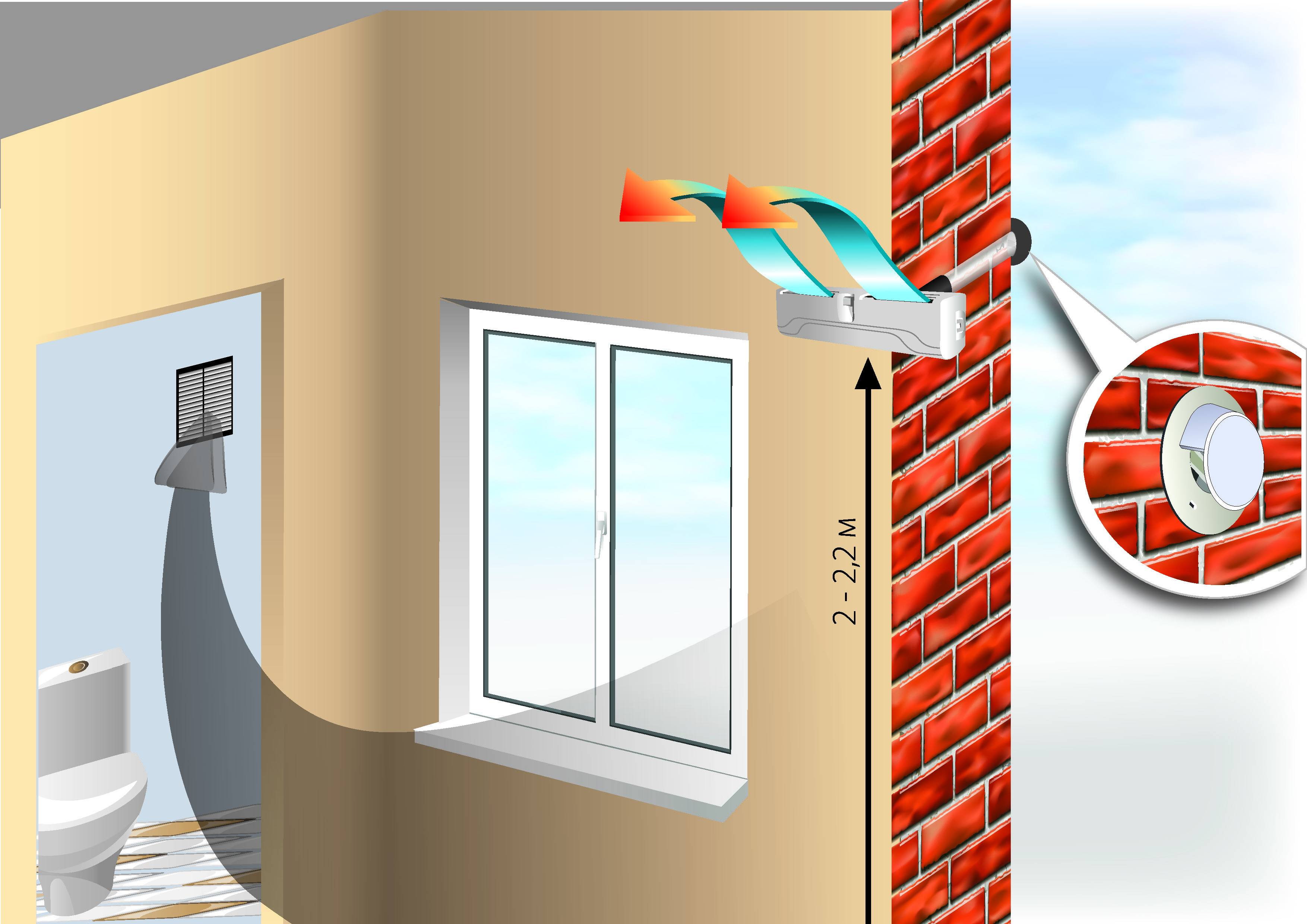

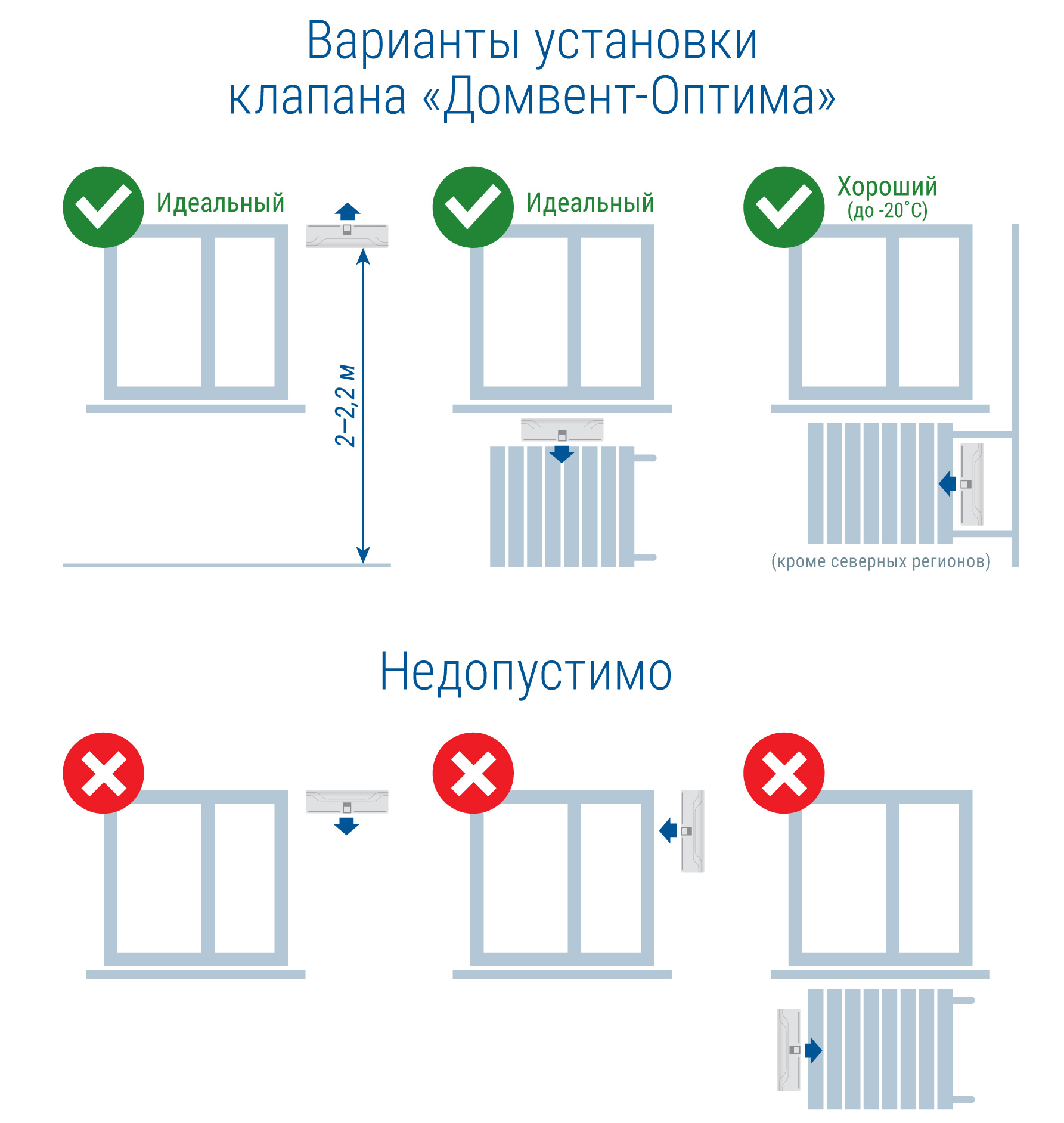

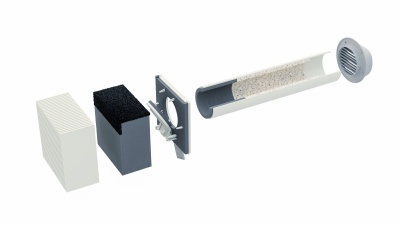

Клапан ДомВент Norvind Optima применяется для обустройства систем вентиляции в жилых и нежилых помещениях. Вентиляционный клапан данного типа является пассивным устройством для организации притока воздуха, при условии правильно функционирующей естественной или механической вытяжки и отсутствия герметичной преграды между помещениями для свободного движения воздуха. Воздух входит через наружную решетку, проходит по пластиковой трубе че рез стену и попадает в шумопоглотитель вентиляционного клапана, который приводит к поглощению уличного шума и понижает скорость воздушного потока за счет лабиринтной формы, затем воздух проходит очистку за счет встроенного фильтра GЗ и после этого через регулируемую заслонку попадает на радиатор отопления в вертикальном направлении, где нагревается и попадает в помещение, имея температуру близкую к комнатной. Клапан устанавливается целиком над батареей отопления или над трубами отопления. ДомВент Norvind Optima рекомендуется устанавливать на наружной стене помещения на высоте 2-2,2м от пола. Для регулирования потока воздуха необходимо плавно передвигать специальную заслонку. Вентиляционные клапаны относятся к изделиям, используемым в сетях кондиционирования, воздушного отопления и вентиляции по СНиП 41-01-2003. Клапан обеспечивает регулирование приточного воздушного потока не менее 13 м3/ч при разнице давления в 10 Па и уменьшает уличный шум не менее чем на 35дБ. Конструктивно вентиляционный клапан имеет стеновое исполнение и относится к классу - П (плотные) по СНиП 41-01-2003. Расчетная пропускная способность клапана (расход приточного воздуха) зависит от перепада давления и определяется в соответствии с таблицей.
| Перепад давления, Па | Скорость воздуха, м/с | Расход воздуха, м3/ч |
| 50 | 5,20 | 21,15 |
| 100 | 8,70 | 35,39 |
| 150 | 9,20 | 37,43 |
| 200 | 10,00 | 40,68 |
| 250 | 11,20 | 45,56 |
| 300 | 12,20 | 49,63 |
За базовую принята максимальная скорость потока – 13 м3/ч, при перепаде давления 10 Па и относительной влажности в помещении от 35 % до 70 %.
|
Материал
|
Высококачественный пластик |
|
Макс. расход воздуха (м3/ч)
|
13 |
|
Присоединительный диаметр (мм)
|
40 |
|
Страна производитель
|
Россия |
|
Цвет
|
Белый |
|
Высота оборудования (мм)
|
65 |
|
Ширина оборудования (мм)
|
240 |
|
Длина оборудования (мм)
|
70 |
|
Диаметр воздуховода (мм)
|
40 |
|
Макс. рабочая температура (°С)
|
80 |
|
Мин. рабочая температура (°С)
|
-40 |
|
Тип
|
Накладной |
|
Габариты (ШхВхГ)
|
240x65x70 |
|
Вес (кг)
|
0.25 |
|
Длина врезки (мм)
|
780 |
